一、损伤测试

1、中国某研究院对奇峰蓝达产品损伤测试结果

（1）激光损伤

产品检测报告如下：

   测试条件为：采用测试光斑直径0.5-0.7mm,10kw级连续激光聚焦后对元件的反射面进行辐照试验作用时间150秒，同时测量元件的温升、面形变化，并调整焦点在元件上的位置，测试是否出现损伤，每个镜片测三个点。

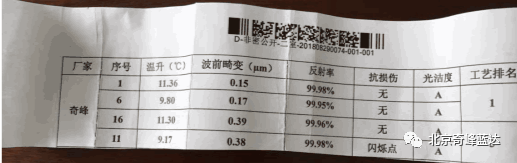

   测试结果为：强光膜元件测试结果反馈：此次我们共收到四家单位镜片，按工艺分为七组，按照公开公平原则，找专人进行了随机编号.贵单位的镜片排在前面。

（2）红外膜层损伤测试结果（2020-08-13）

输入激光参数：

波长：2.8微米，功率：34W，通过f=50mm聚焦后光斑直径0.3～0.4mm，每次激光出光～1分钟左右。

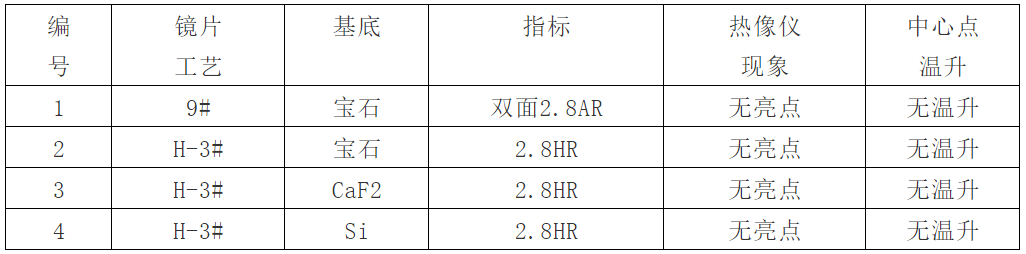

按发货清单编号

初步分析，上述4组镜片都没有发现明显产热和损伤。

2、中国科学院某研究所对奇峰蓝达产品温升及损伤测试结果

镜片温升及膜层损伤阈值达标测试（2019.04）

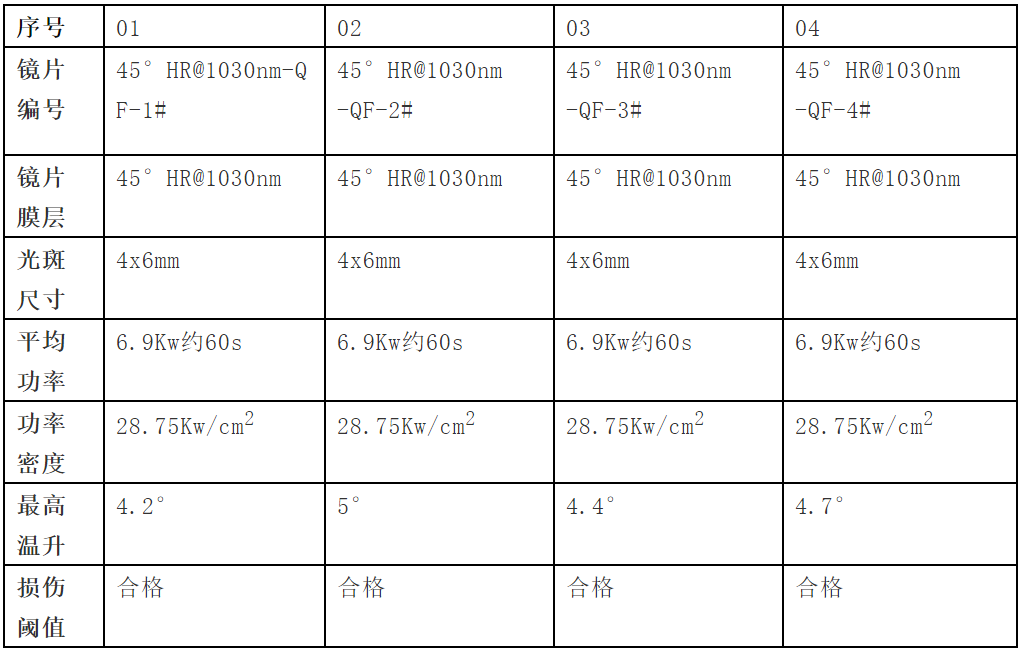

镜片温升及膜层损伤阈值达标测试结果（测试波长为1064nm）

测试结果详述

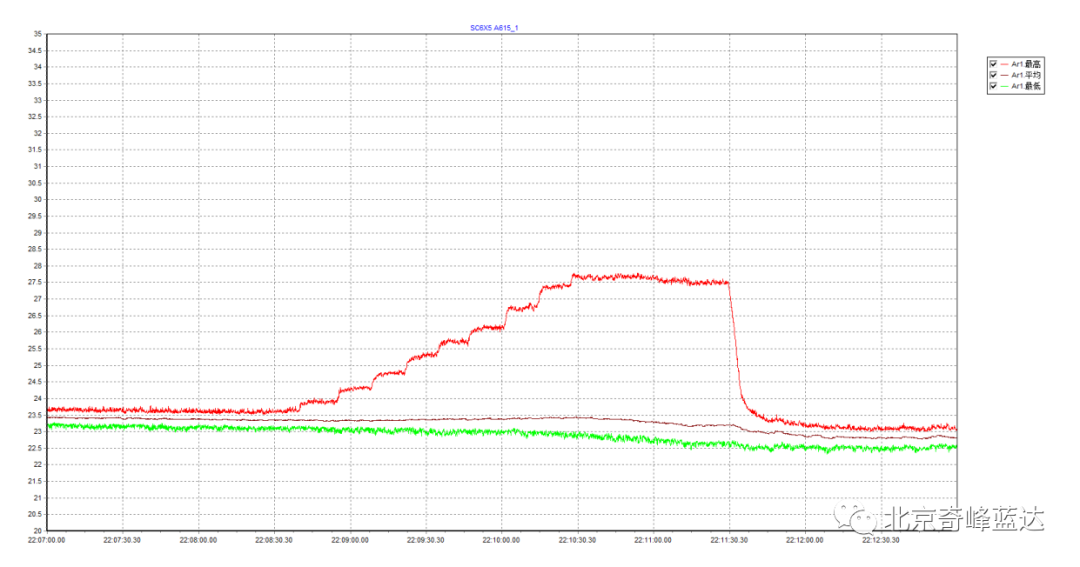

45°HR@1030nm-QF-1#镜片被测点温升曲线

3、武汉某公司对奇峰蓝达355nm高反膜镜片损伤测试

    我公司紫外高反膜在武汉某公司测试条件，激光是平均功率12W左右，355nm，脉宽15ns左右，光斑直径1mm左右。

膜层烤机4000小时后无损伤。

二、激光膜层面型测试结果

还有江苏某公司关于大角度1064nm反射镜面型的测试结果如下：

三、红外膜层环境试验结果

我公司中红外膜层各种基底CaF2/石英/ZNS/ZNSE/宝石/Si/Ge等的中长波高透膜、中波高反膜膜层通过了以下耐环境特性测试：

（1）附着力

     用2CM宽高强度不低于2.74N/CM的透明胶带纸牢牢地粘在膜层表面，然后以垂直于膜层表面方向的力迅速拉起，清洁其表面后进行检验。

（2）盐溶性

将试验片放入温度16-32℃的密闭容器，浓度为4.5%的氯化钠溶液中侵泡24h，取出试验样品，清洁其表面后进行检验。

（3）水溶性

将试验片放入温度16-32℃的蒸馏水中侵泡24h，取出试验样品，清洁其表面后进行检验。

（4）盐雾性

按GJB150.11的方法进行，盐雾箱内温度为35℃±2℃，盐溶液浓度为4.9%-5.1%、PH值为6.5-7.2，持续喷雾24h，在盐雾试验后，清洁试样，做表面检查及附着力的试验。
